XC5シリーズのHDMI出力に個別の映像をマルチ出力する際、各画面を同期して出力させる場合は、リンクゾーン機能をご利用ください。

以下、XC4055の4画面マルチ出力を例に解説します。



BrightAuthor:connectedの「ダッシュボード」「新しいプレゼンテーション」から新規のプロジェクトを作成します。

1．「画面」で出力画面数とモニタ構成を選択します。例では、4画面で田の時を選択しています。

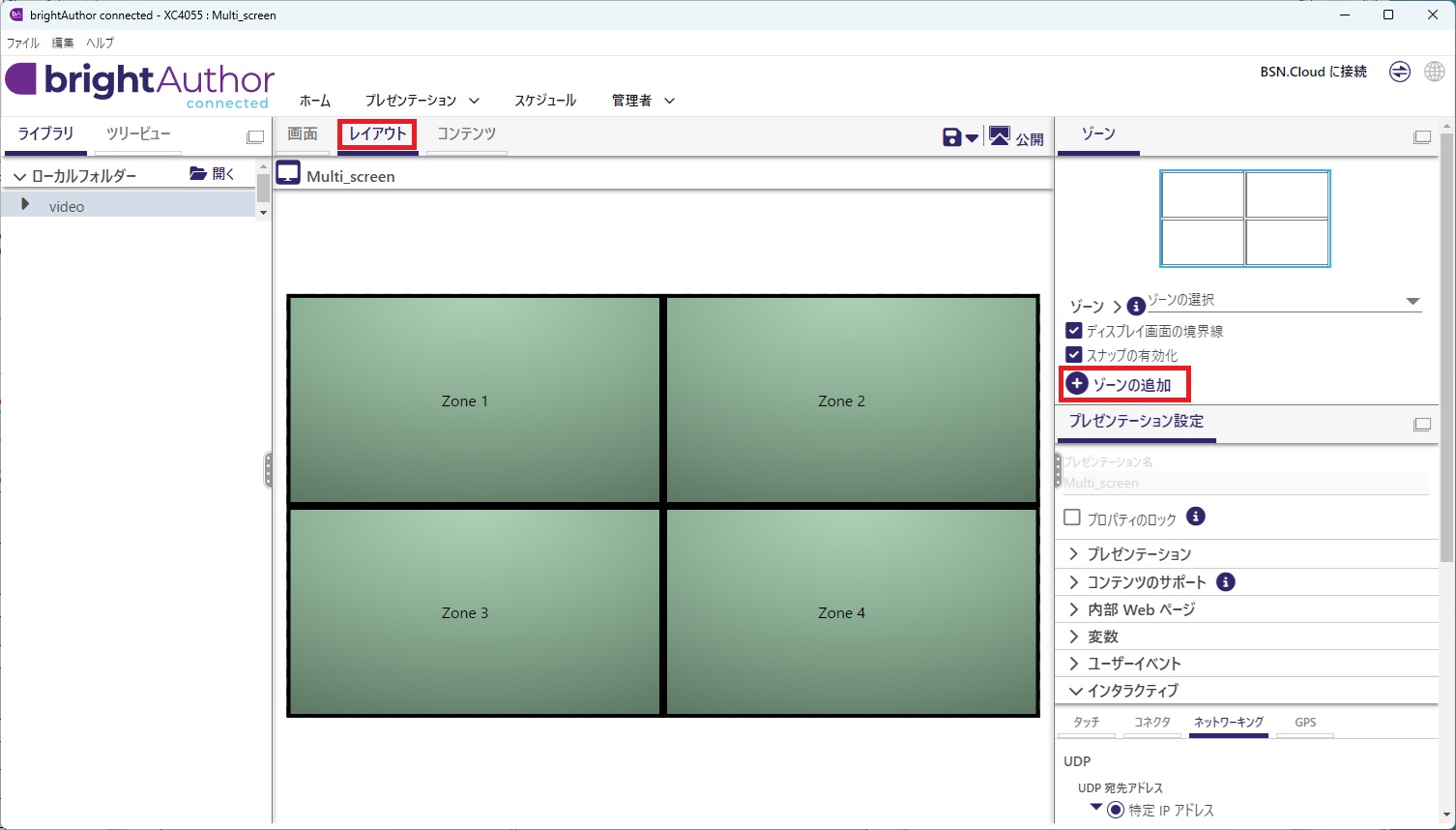

2．「レイアウト」でモニタ毎（HDMI出力毎）にゾーンを追加していきます。

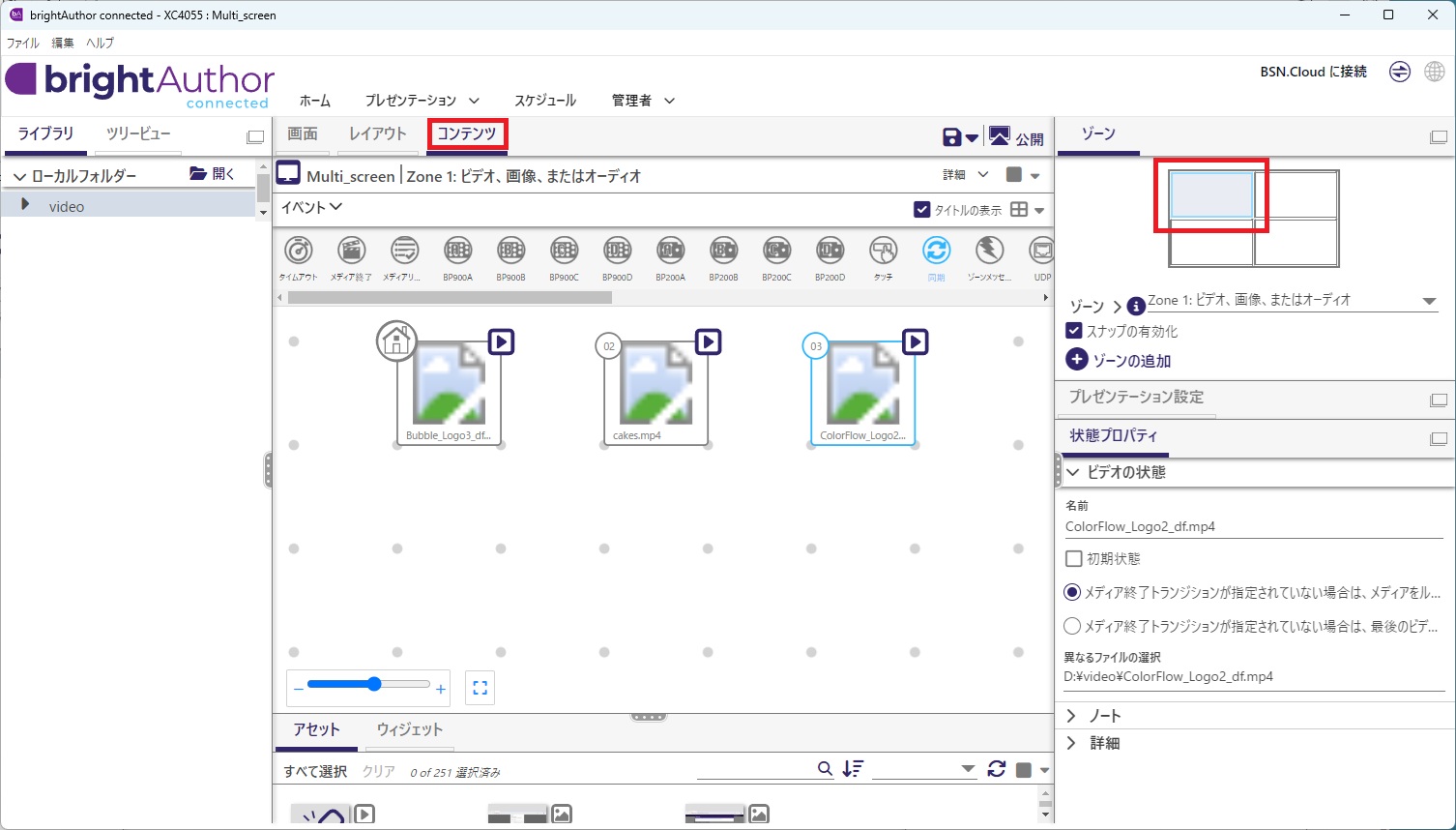

3．「コンテンツ」で各ゾーンにコンテンツを配置します。各出力を同期させる場合は、同じ尺のコンテンツを配置していきます。

※ゾーン毎に対応したコンテンツの尺が異なりますと、同期しませんのでご注意ください。

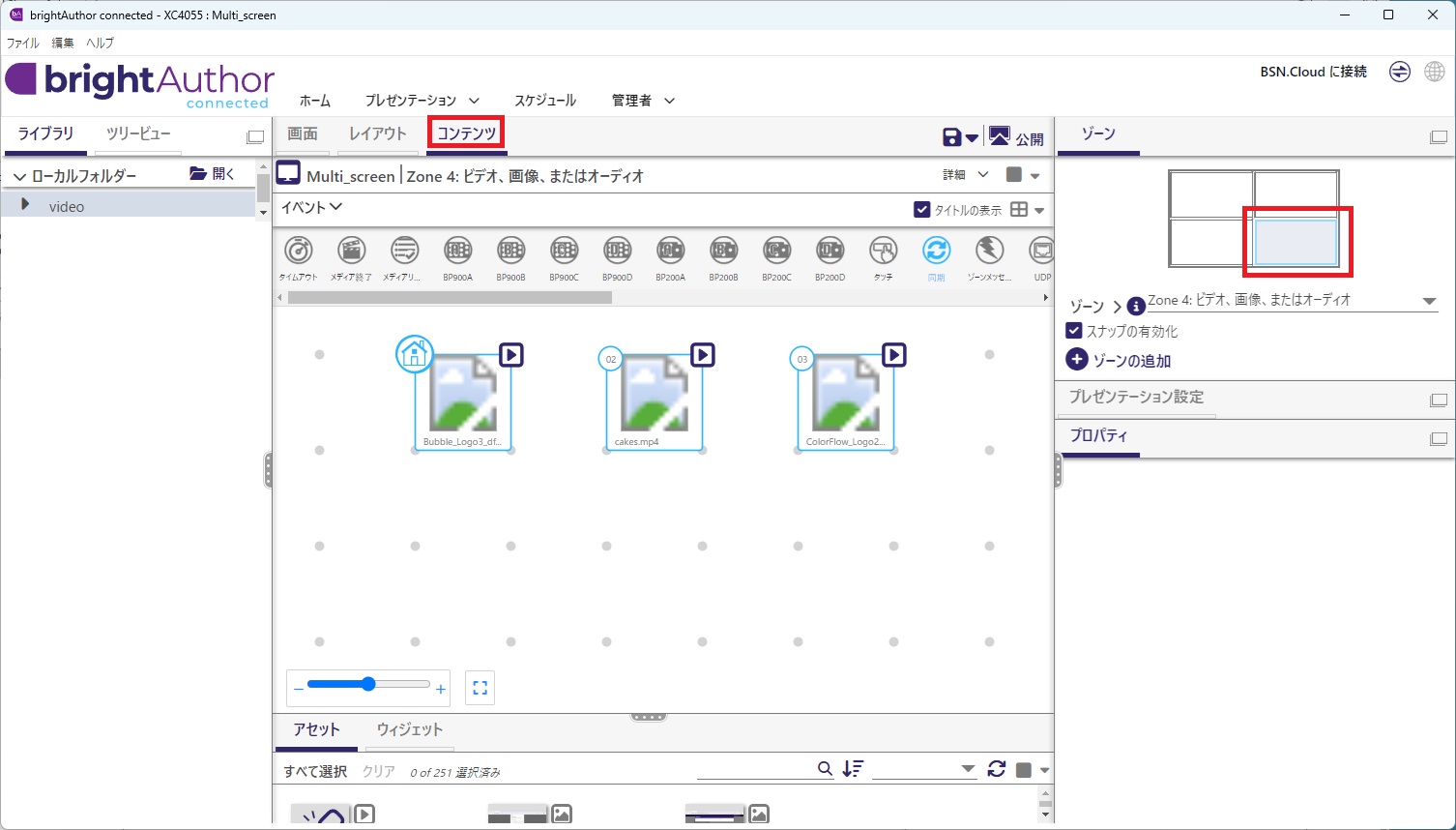

例では、同じビデオファイルを各ゾーンに配置しています。（コンテンツ1、コンテンツ2）

　

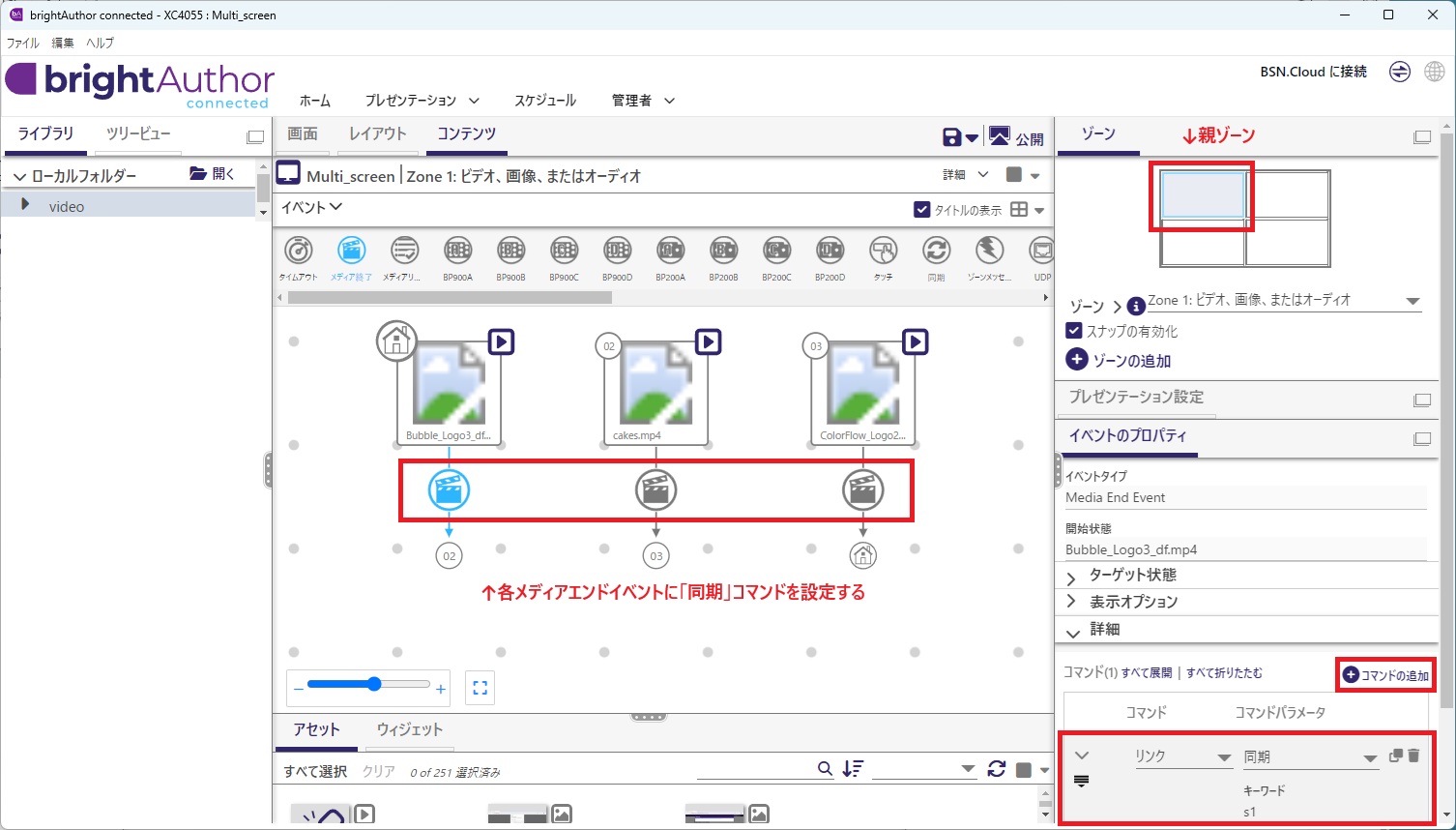

4．田の時の左上のゾーンを親として、リンクゾーンコマンドを設定します。

このゾーンからのコマンドで他のゾーンへコマンドを送ります。（リンクゾーン1）

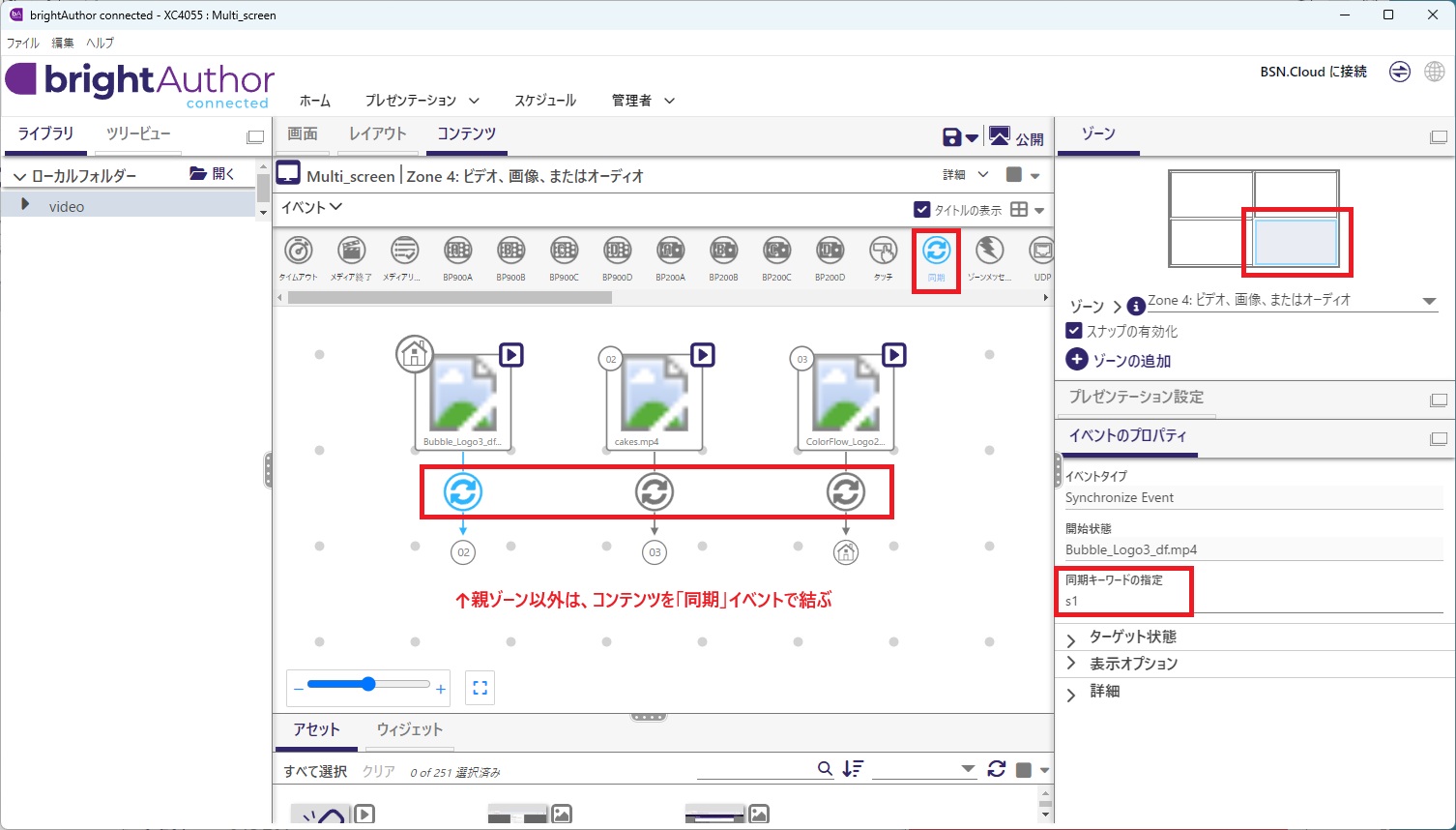

5．残り3つのゾーンは、リンクゾーンイベントで結びます。
